Paquete Completo Generación 3MW a 34.5kV | Lote Equipos Completos

Capacidad Total: 3000 kw (3 MW) de Capacidad Nominal en Emergencia

Proyecto Completo de Generación en Media Tensión

Proyecto de generación eléctrica en media tensión 34.5kV completo. Incluye todos los equipos necesarios para operación en paralelo e interconexión con red de distribución.

Equipos Incluidos en el Lote

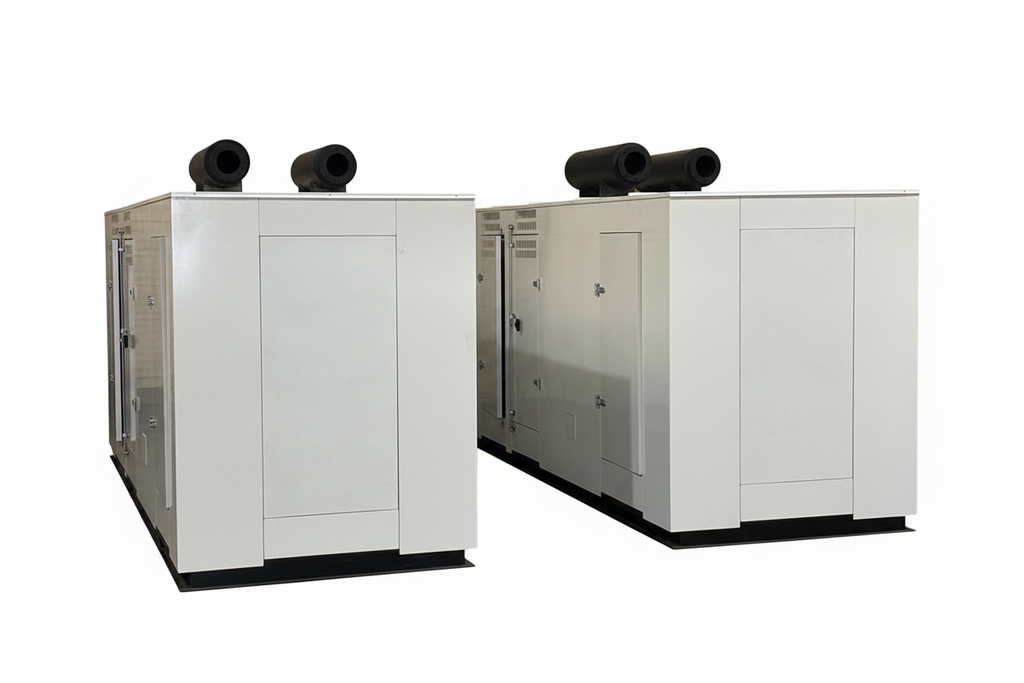

1. Generadores Diésel (2 unidades):

• Marca: Cummins Power Generation
• Modelo: C1500D6 Insonorizado
• Capacidad unitaria: 1500 kw / 1875 kva
• Motor: Cummins KTA50G9, 16 Cilindros en V, Turbocargado
• Control: Power Command 3.3
• Alternador: Stamford S7L1DC, 60Hz
• Voltaje: 480 VCA, 3 fases, 4 hilos
• Interruptor: 2500 Amperes electromagnético incluido
• Caseta acústica insonorizada de fabricación nacional
• Accesorios: Silenciador, vibro aisladores, acumuladores, resistencia calefactora, cargador de baterías

2. Sistema de Sincronía y Control Maestro:

• Marca: Cummins Power Generation
• Modelo: DMC1000 (Digital Master Control)
• Control maestro digital para operación en paralelo de múltiples generadores
• Sincronización automática con distribución de carga activa y reactiva
• Interfaz: Panel digital con pantalla LCD
• Comunicación: Protocolo Modbus para integración SCADA
• Registro de eventos

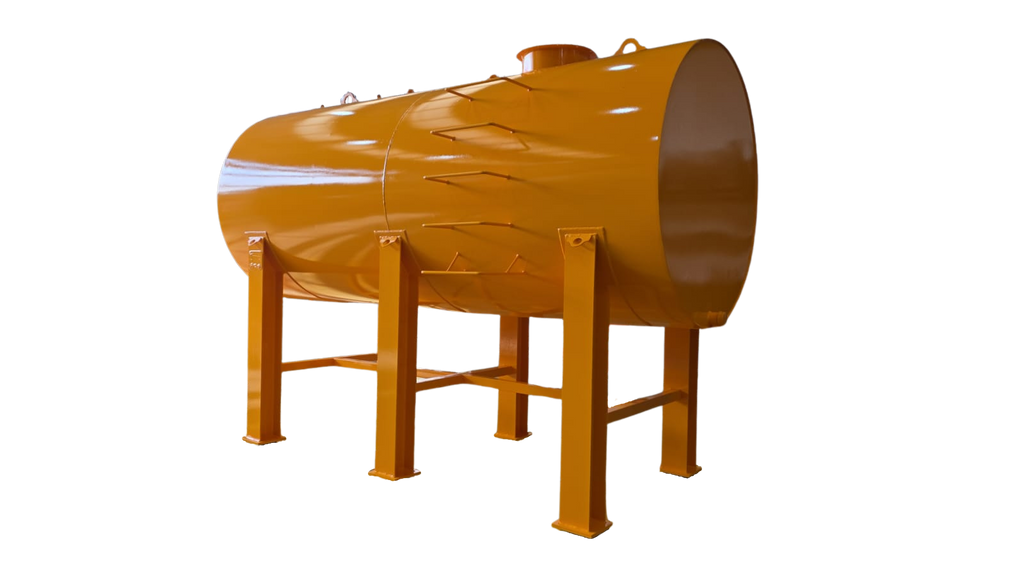

3. Almacenamiento de Combustible:

• Tanque cilíndrico horizontal pared sencilla
• Capacidad: 10,000 litros
• Fabricación nacional
• Dimensiones: 6.1m largo x 1.8m diámetro x 3.0m altura total
• Construcción: Acero al carbón calibre 3/16", tapas 1/4"
• Doble toma para alimentación de múltiples equipos
• Accesorios: Válvulas, indicador de nivel, conexiones de llenado, alimentación, retorno y dren
• Acabado: Primario epóxico anticorrosivo y poliuretano
• Certificado de calidad y pruebas incluido

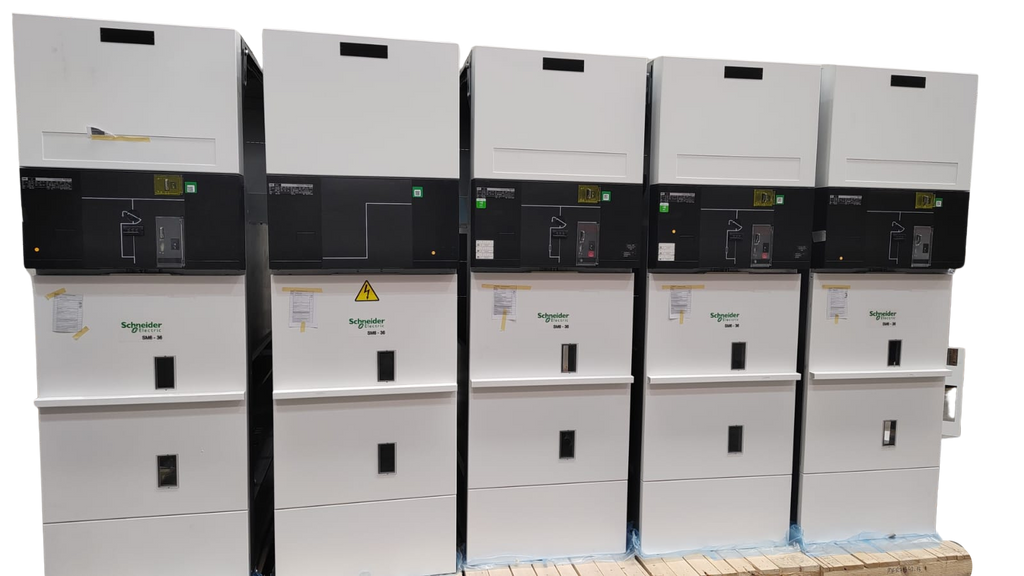

4. Subestación en Media Tensión:

• Marca: Schneider Electric
• Tipo: Celdas SM6 36kV
• Capacidad de barras: 630 Amperes
• Tensión de servicio: 34,500 V
• Configuración: 7 secciones (1 UM con interruptor, 2 Celdas de entrada/salida (F1 y F2), 1 GM con interruptor, 1 Celda de transición, 1 UM G1 y 1 UM G2 celdas de fusibles)
• Protecciones: P3U30 con comunicación Modbus RTU, DNP3, IEC 60870-5-103, IEC61850
• Medición: PM5560 con parámetros completos
• Transformadores de corriente y potencial incluidos
• Clasificación: PI, LSC2A, IP3X, IAC AFL 25kA/1s

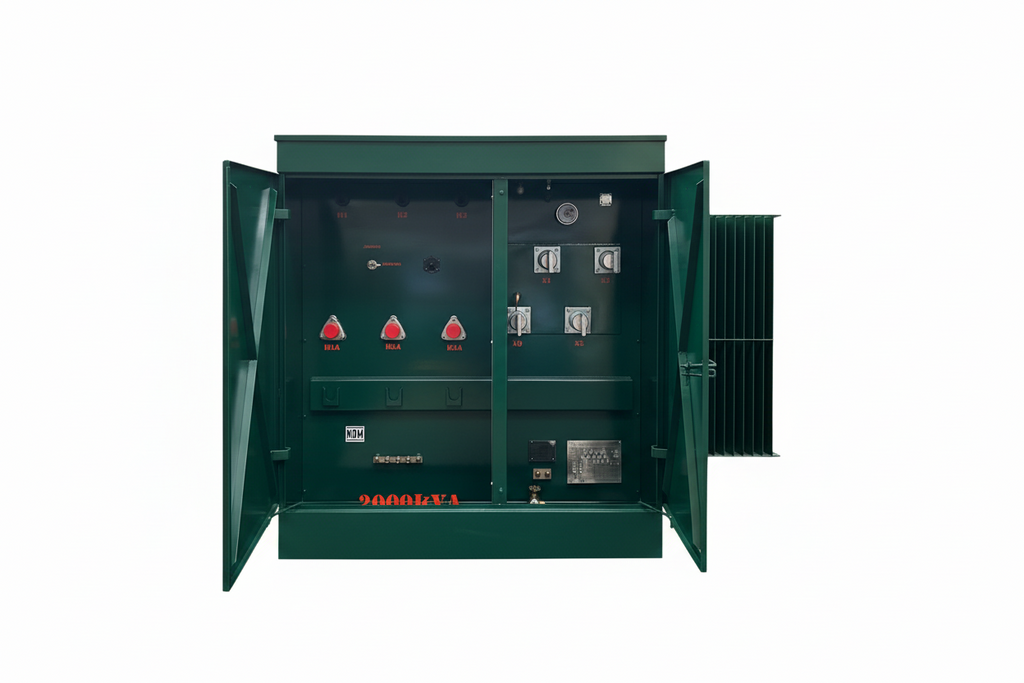

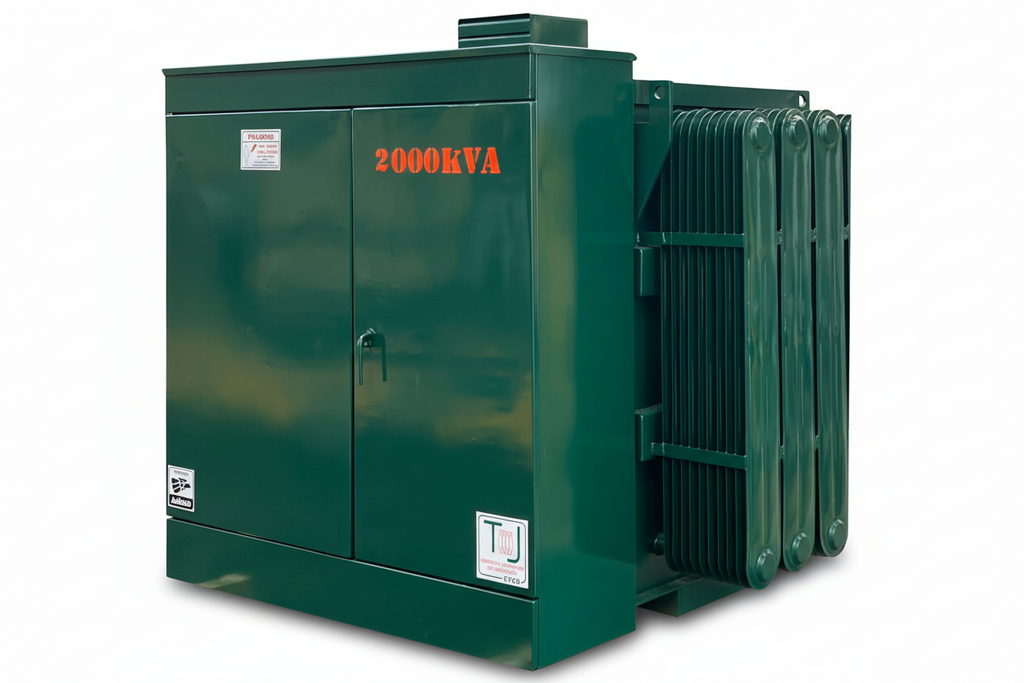

5. Transformadores Elevadores (2 unidades):

• Marca: TJ
• Tipo: Pedestal
• Capacidad unitaria: 2000 kVA
• Tensión primaria: 480 V
• Tensión secundaria: 34,500 V
• Configuración: YD (Estrella-Delta)
• Devanados: Aluminio
• Enfriamiento: Tipo R (ONAN)
• Frecuencia: 60 Hz, 3 fases
• Normas: NOM, IEC

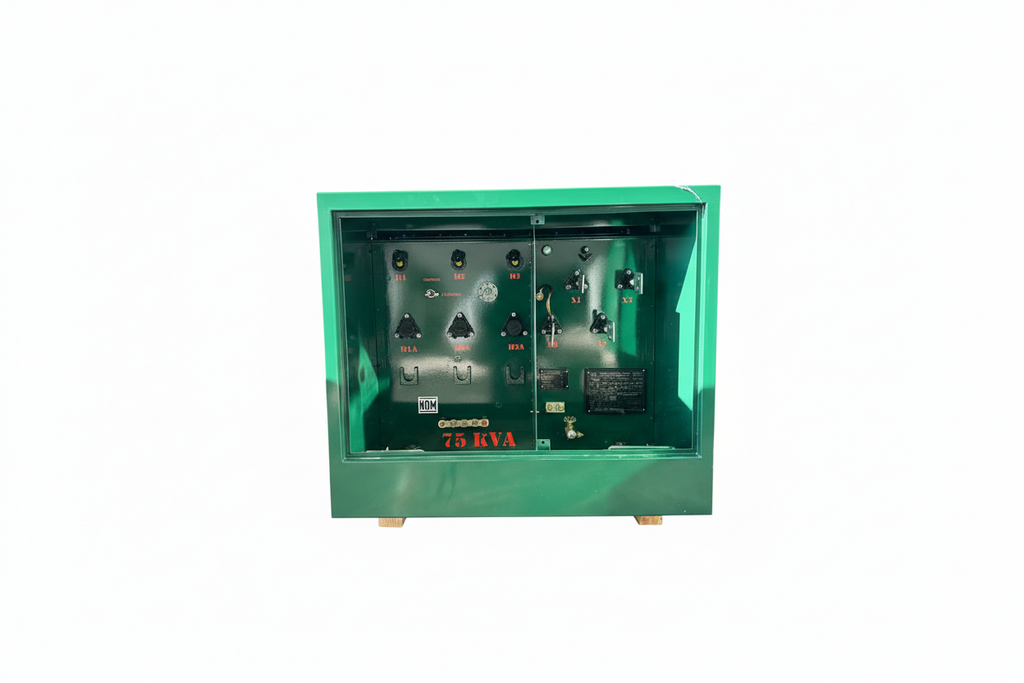

6. Transformador Reductor de Servicios Auxiliares:

• Marca: TJ
• Tipo: Pedestal
• Capacidad: 75 kVA
• Tensión primaria: 34,500 V
• Tensión secundaria: 220 V
• Configuración: DY (Delta-Estrella)
• Devanados: Aluminio
• Enfriamiento: Tipo R (ONAN)
• Frecuencia: 60 Hz, 3 fases
• Normas: NOM, IEC

Aplicaciones del Proyecto

• Plantas industriales con demandas superiores a 2MW
• Parques industriales y desarrollos comerciales
• Operaciones mineras
• Sistemas de cogeneración
• Respaldo de energía para infraestructura crítica
• Interconexión con redes de distribución de CFE a 34.5kV

Documentación Técnica

• Especificaciones Generador C1500D6
• Especificaciones DMC1000
• Especificaciones Celdas SM6
• Especificaciones Transformador 2000kVA
• Especificaciones Transformador 75kVA

Nota importante:

Solicite cotización para conocer el precio. El presupuesto incluye el costo de los equipos, puesta en marcha, pruebas de funcionamiento, capacitación de operación y envío según ubicación.
